- LED電源装置
LED電源装置 防湿型
オススメのポイント
- ❶ 入力ボルトフリー
- ❷ 広いVF範囲
- ❸ 非絶縁型／絶縁型
- ❹ 長寿命設計（6万時間）
- ❺ PSE適合品
用途
看板用照明や、エクステリア照明など屋外用の器具・屋内軒下等にもご使用可能です。

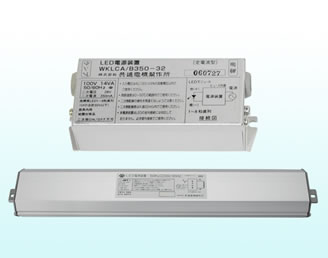

上からWKLCA/B350-32、WKLCZ350-95H2
仕様
| WKLCA/B350-32 | WKLCZ350-120NHT | WKLCZ350-95H2 | WKLCZ350-190H | WKLCZ500-120NH | WKLCZ500-160NH | ||
|---|---|---|---|---|---|---|---|
| 調光方式 | 非調光 | ||||||
| 回路方式 | 絶縁型 | 非絶縁型 | 絶縁型 | 非絶縁型 | |||
| 入力 | 電圧［V］ | AC100 | AC100/200/242 | ||||
| 周波数［Hz］ | 50/60 | ||||||
| 電流［mA］ | 140 | 405/203/169 | 400/200/165 | 740/370/310 | 600/300/250 | 780/380/320 | |
| 容量［VA］ | 14 | 40.5/40.5/40.5 | 40/40/40 | 74/74/74 | 60/60/60 | 78/76/77 | |
| 電力［W］ | 12.4 | 40/39/40 | 39/39/39 | 74/72/72 | 60/59/59 | 77/75/75 | |
| 力率 | 0.6以上 | 0.85以上 | |||||
| 出力 | 定格電流［mA］ | 350 | 350 | 350 | 350 | 500 | 500 |
| 定格電圧［V］ | 28 | 120 | 93 | 180 | 108 | 137 | |
| 出力電圧範囲［V］ | 3～32 | 36～120 | 45～95 | 75～190 | 40～120 | 80～160 | |
無負荷時出力電圧 |
32 | 60V未満 | 100 | 210 | 140 | 180 | |
| 適用 規格 |
安全規格 | 電気用品安全法適合 | |||||
| 雑音の強さ | 電気用品安全法適合 | ||||||
| 高調波電流 | ― | JIS C 61000-3-2クラスC | |||||
LED電源装置 防湿型
オススメのポイント
- ❶ 入力ボルトフリー
- ❷ 広いVF範囲
- ❸ 外付け抵抗接続で段調光
- ❹ 絶縁型
- ❺ 長寿命設計（6万時間）
- ❻ PSE適合品
- ❼ 雷サージ15kV（JIS C 61000-4-5）
用途
看板用照明や、エクステリア照明など屋外用の器具・屋内軒下等にもご使用可能です。

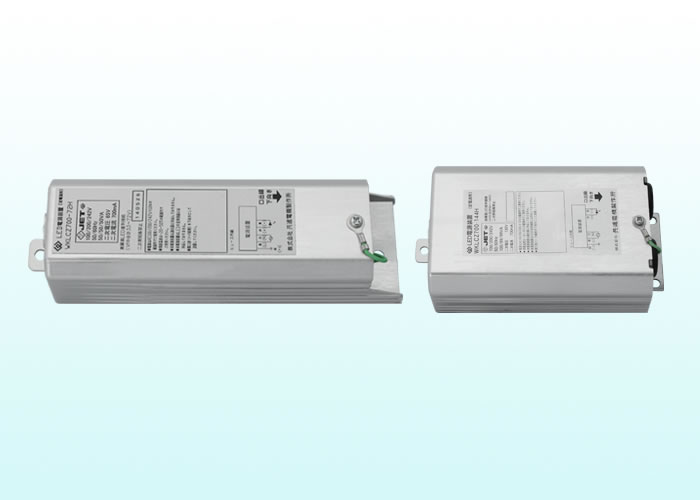

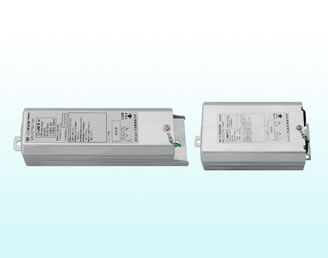

左からWKLCZ700-72H、WKLCZ700-144H/D
仕様
| WKLCZ350-144H | WKLCZ700-72H | WKLCZ700-144H/D | ||
|---|---|---|---|---|
| 調光方式 | 非調光 ※1 | 段調光 | ||
| 回路方式 | 絶縁型 | |||
| 入力 | 電圧［V］ | AC100/200/242 | ||
| 周波数［Hz］ | 50/60 | |||
| 電流［mA］ | 500/250/207 | 500/250/207 | 1000/495/410 | |
| 容量［VA］ | 50/50/50 | 50/50/50 | 100/99/99 | |
| 電力［W］ | 50/50/50 | 50/50/50 | 100/98/98 | |
| 力率 | 0.85以上 | 0.85以上 ※2 | ||
| 出力 | 定格電流［mA］ | 350 | 700 | 700 |
| 定格電圧［V］ | 125 | 62 | 130 | |
| 出力電圧範囲［V］ | 60～144 | 33～72 | 60～144 | |
無負荷時出力電圧 |
150 | 90 | 155 | |
| 調光範囲［％］（電流比） | ― | 25～100 （外付け抵抗接続で 任意の電流値に設定可能） |
||
| 適用 規格 |
安全規格 | 電気用品安全法適合 | 電気用品安全法適合 | |
| 雑音の強さ | 電気用品安全法適合 | 電気用品安全法適合 ※2 | ||
| 高調波電流 | JIS C 61000-3-2クラスC | |||
| 雷サージ | JIS C 61000-4-5（ノーマル：5kV/コモンモード：15kV） | |||
※2）力率と雑音の強さは非調光時のみ
